Repareren van elektrische apparaten

René Kragt

Zaterdag 27 oktober jl. kwamen uit alle windstreken van ons land in het bezoekerscentrum van De Twaalf Ambachten in Boxtel rond de 50 reparateurs voor een studiedag bijeen, bijna allemaal vrijwilligers van ‘Repair Café’s’ en kringloopwinkels. Doel van deze dag (die financieel mogelijk gemaakt werd door de ASN Foundation
en de Haëlla Stichting) was een ondersteuning te bieden bij het steeds moeilijker wordende technische reparatiewerk dat in deze crisistijd op steeds meer plaatsen door vrijwilligers wordt gedaan.
De deelnemers kregen informatie over allerlei soort reparaties van huishoudelijke apparaten tot klokken, van fietsen (zelfs elektrische) tot autocomputers,
meubels en kunststofvoorwerpen.
Verreweg het moeilijkst te repareren zijn moderne elektrische en elektronische apparaten in de categorieën witgoed en bruingoed.
De deelnemers werden blij verrast door een bijzondere voordracht van ir. René Kragt, lid van onze adviesraad en in het dagelijks leven werkzaam in een van de belangrijkste researchcentra van ons land. Zijn inleiding bood vele belangrijke tips voor het veilig repareren van elektrische apparatuur.
Zijn voordracht staat nu hieronder: een uit punten en aanwijzingen bestaande presentatie. We wijzen er op, dat de uitgebreide mondelinge toelichting die René erbij gaf hierbij nog niet kon worden weergegeven, maar dat we werken aan een publikatie waarin die toelichting, waar nodig met extra illustraties, verwerkt wordt. Maar ook zonder toelichting brengt de presentatie een reeks unieke tips!



Hoe ver moet je gaan?
Pathefoon of een MP3-speler
Dierbare of onbekende
Dure CD-speler
Tijd: onderzoek <> reparatie

Indekken!
• Vriendendienst of repaircafé:
inspanningsverplichting, naar beste eer en geweten, kans op verslechtering!
“nu doet hij helemaal niets meer”
• Commercieel: verzekeren

Veiligheid

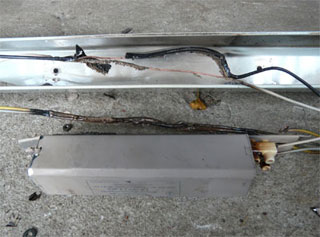

Gevaarlijke TL
Gevaarlijke TL

Minimaal:
• Speciaal stopkontakt, geaard en met een zekering van 1 Ampère, liefst een automatische zekering
• Speciaal stopkontakt voor verwarmingsapparaten met een zekering van 10 Ampère
• Aardlekschakelaar, maximaal 30mA, maar 10mA is beter
• Nooddrukker
• Nooit alleen werken
• Niet geleidend tafelblad
Bij voorkeur:
• Scheidingstransformator 230V / 230V
Farnell : ABL6TS10U 100VA Euro 43,- / 250VA Euro 65,- / 630VA Euro 126,-
• Variac, liefst gescheiden

Zelfgemaakte scheidingstrafo
Zelfgemaakte scheidingstrafo

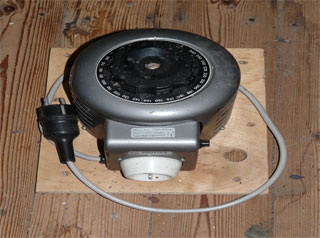

Variac
Variac

Benodigd gereedschap
• Universeelmeter met Vac, Vdc, Ohm
• Kleine soldeerbout en soldeer
• Contactspray
• Gummetje
• Tinzuiger of koperlitze
• Eventueel koudespray
• Setje schroevendraaierbitjes, inbus, torx, etc.
• Eventueel Wattmeter
Internet!

Voltcraft Energy Check
Voltcraft Energy Check 3000 (Conrad: Euro 26)

Als het kreng niks meer doet
• Zekering(en) controleren
• Breuk in het snoer, vaak bij ingang
• Hoofdschakelaar (snubber 100W+100nF)
• Connectors los- en weer vastmaken
• Contactspray
• Vlakke connectors gummen
• Elco’s: Gelijkspanning meten (max. 50%) en bekijken
• Accu’s los of dood
• Aan de printen wrikken

Als hij nog wel iets doet
• Gebruiksaanwijzing downloaden bij fabrikant (service manual staat daar meestal niet)
• Site van de fabrikant heeft soms een probleemoplosser
• Type nummer en klacht googlen (ook in het Engels)
• Op internet service manual zoeken (eerste paar pagina’s overslaan, verderop gratis)
• Voedingsspanningen van IC’s controleren (op www.Farnell.nl staan veel datasheets)
• Laatste redmiddel: Alle solderingen warm maken en beetje tin toevoegen

Bruingoed
• Afstandbediening:
contacten van de battterijen,
accu’s 1,2 Volt i.p.v. 1,5 Volt
IR-LED controleren met digitale camera
LED vervangen
Universele afstandbediening (Euro 3,-)
• Reset knop (verborgen)
• Voelen of het ergens warm wordt (....)
• CD/DVD/BlueRay: wattenstaafje laser
• Beeldbuis TV’s: pas op! Gebruik scheidingstrafo
• Snaartjes

Witgoed
• (Af)wasmachine: storingsnummer, pomp, koolborstels, waterklep, sensoren, element
Consumentenbond.nl binnenkort: Reparatiewijzer wasmachines
• Strijkbout, föhn, krultang, straightener en waterkoker: thermische schakelaar
• Magnetron: hoge spanningen en gevaarlijke straling, dus niet laten werken
• Airco en koelkast: koelvloeistof(wattmeter)
• Oven: element (wattmeter), ventilator

Desktopcomputer hardware problemen
• Als de fan niet draait: voeding 5V en 12V op 4-polige stekker controleren
• Als de fan draait: ander scherm eraan of andere grafische PCI-kaart erin
• Manual van het moederboard: typenummer van het moederboard googlen
• Piepjes of lampjes: foutcode
• RAM en CPU los- en weer vastmaken
• Hard Disk defect: BIOS, zelftest
• Hard Disk op andere computer aansluiten
• Preventief: Koelvinnen stofvrij maken
• Geen verbinding draadloos: UTP kabel

Draagbaar spul (Camera’s, MP3-spelers, telefoons)
• Resetknop
• Contacten van de accu, SIM- of SD-kaart
• Kabel van de adapter: controleren met wattmeter
• Nieuwe software installeren
• Altijd die accu’s
www.replacedirect.nl Euro 1,95 verzendkosten tot Euro 30,-

Elektrisch gereedschap
• Boormachines e.d. met seriemotor:
Meestal overbelast, verbrand, hopeloos
Soms koolborstels
Heel soms lagers
• Zaagmachines, compressors e.d. met asynchrone kooiankermotor: condensator
• Accugereedschap, boormachines e.d. :
accu’s kortsluiten met 25A Amperemeter

Accuboormachine
• Accupack vervangen door Li-ion
• Afmeting 18650, 3,7 Volt 4000mAh, ca Euro 2,- op Ebay, niet op Marktplaats
• Gemeten: slechts 1000mAh, beter dan NiMH of NiCd
• Eerst opschuren, dan draden solderen
• Ingewikkeld Battery Management System
• Gebruiken in serie, laden parallel

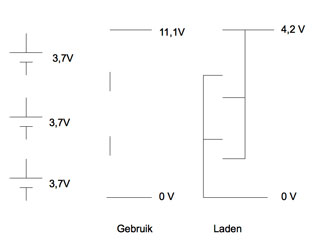

Schema gebruik of laden accuboormachine
Schema aansluitingen bij het gebruik of het laden
van aangepaste accuboormachine.

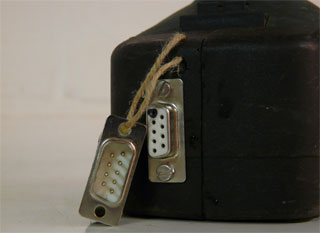

Stekkertjes voor verschillende aansluitingen accuboormachine
De stekkertjes van de aangepaste accuboormachine.

Elektrische fietsen
• Motor: Hall sensoren (Euro 2,- Conrad)
• Controllers: bijna altijd FET’s defect
3 takken met meerdere FET’s parallel.
Eerst defecte tak zoeken, dan één voor één losknippen

Wat bewaar ik?
Netsnoeren en andere kabels
Adapters en trafo’s
Afstandsbedieningen
Condensatoren
Buizen en lampjes
Computervoedingen, kaarten en kabels
Motoren, pompen en ventilators
Sensoren, waterslot, verwarmingselement

Wat bewaar ik niet
Accu’s
Behuizingen
Snaartjes

Websites
Onderdelen:

www.onderdelenstraat.nl
www.onderdeelexpres.nl
www.onderdelenthuisbezorgd.nl
www.digisellers.nl
www.onlineonderdelenshop.nl
www.europart.nl
www.onderdelenexpert.nl
www.onderdeel-bestellen.nl
www.datrepareerikzelfwel.nl
www.123onderdelen.be

Andere interessante websites met tips i.v.m. repareren:

www.repaircafe.nl/forum/
www.ifixit.com
www.platform21.nl/page/4394/nl
www.klusidee.nl/forum/
www.doehetzelven.nl
